Ménsulas

Render de mensula de acero reforzada

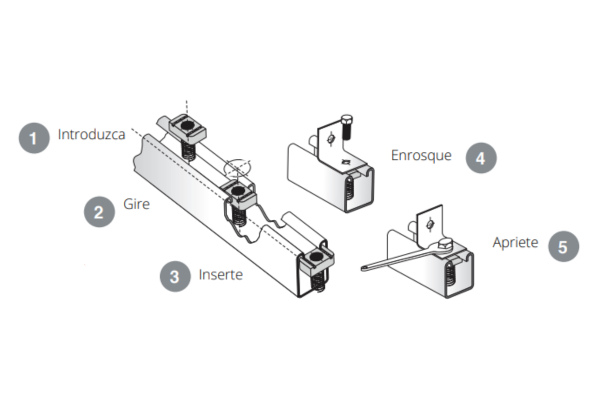

Render de mensula de acero reforzada Dibujos de tipos de mensulas Dibujo de instalacion de soportes estructurales
Icono soportes
Ménsulas de acero de máxima resistencia y con fácil instalación
SKU:
SP-MS
Categoría:
Marca:
Metalectro

Medidas disponibles

Espesor

  • 1.00
  • 1.80
  • 2.30

Alto

  • 41

Ancho

  • 41
Ver Materiales y capacidad de carga
*Para medidas personalizadas consultar con fábrica

Especificaciones técnicas

Nuestras ménsulas están diseñadas para brindar soportes confiables para todas tus instalaciones, bandejas portacables, tubería electrica o estructuras. Fabricadas con acero ASTM A36 de alta calidad y con un recubrimiento galvanizado en caliente, ofrecen alta capacidad de carga y durabilidad en todos los ambientes gracias a su diseño robusto.

Material de fabricación

Acero ASTM A36

Acabados

Galvanizado en Caliente ASTM A123

Uso en ambientes

Interiores
Exteriores
Húmedos
Corrosivos
No Corrosivos

Capacidades de carga

Distancia entre soportes (m) C13 HD (e = 1.8 mm) (kg/m) C13 UHD (e = 2.3 mm) (kg/m)
0.60800950
0.91330400
1.20170200
1.51100120
1.806575
2.125060
2.404050
2.733040
3.002025

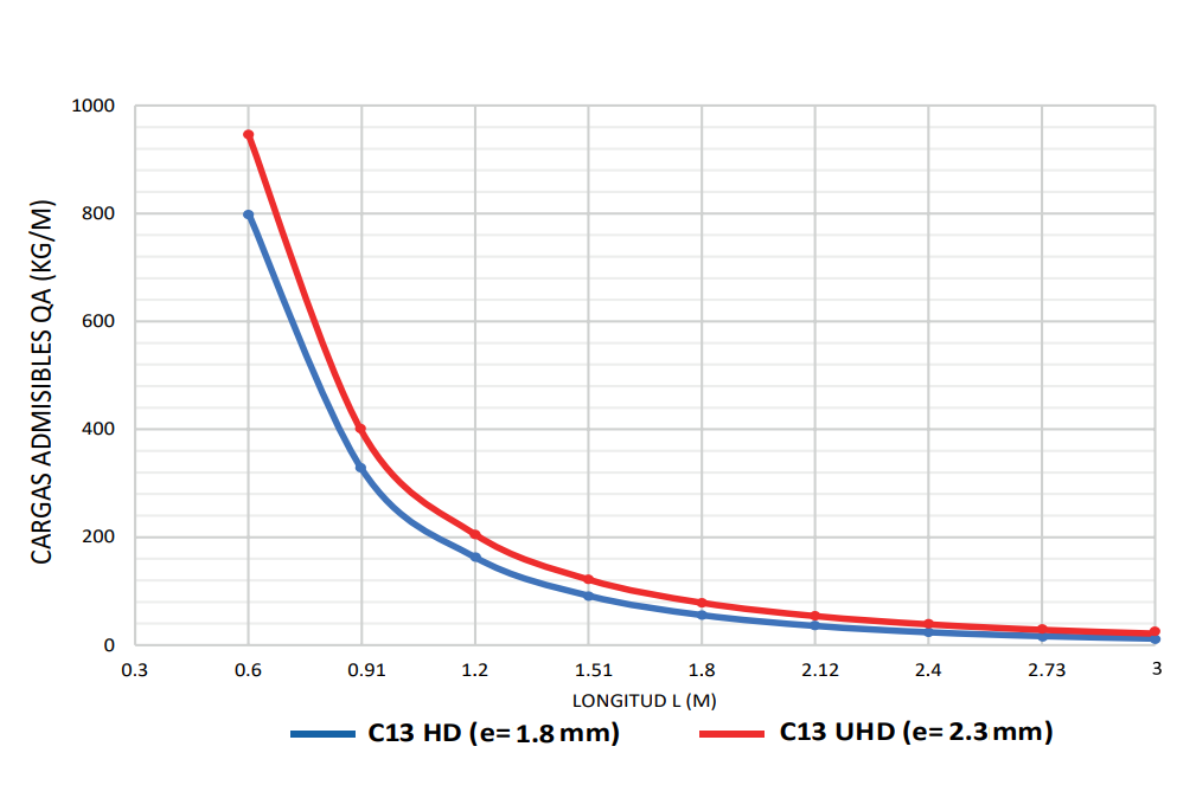

Gráfico de Carga

Catálogo

Nuestro catálogo de soportería estructural contiene toda la información sobre chanels (canales), varillas, abrazaderas y pernos de anclaje diseñados para instalaciones seguras y duraderas.
Ver catálogos

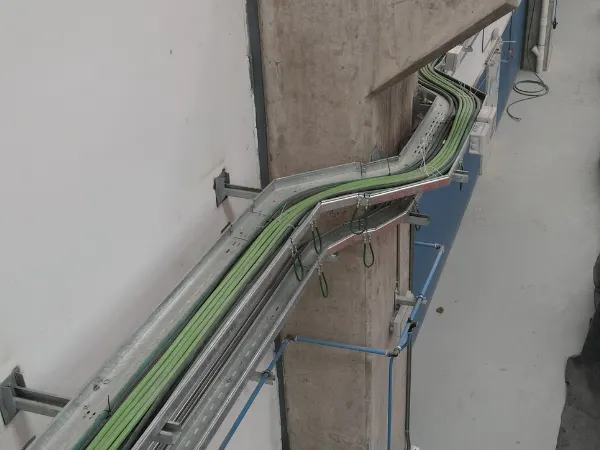

Aplicaciones

Tipos de ménsulas

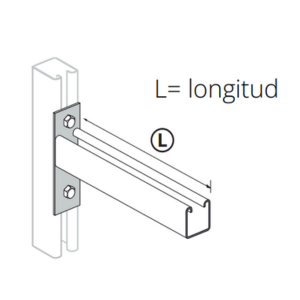

Dibujo de longitud de mensula

Ménsula Canal Sencillo

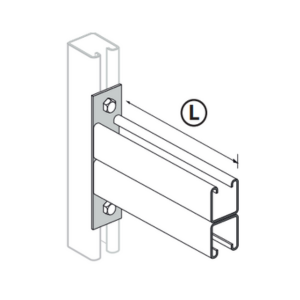

Dibujo mensula doble

Ménsula doble canal

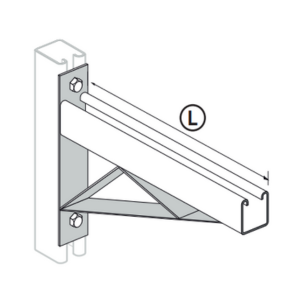

Dibujo mensula reforzada

Ménsula reforzada

Accesorios para ménsulas

Productos relacionados

Preguntas frecuentes

Las ménsulas sencillas sirven para cargas medianas en montajes de bandejas o tuberías, un canal doble ofrece mayor rigidez para sistemas de bandejas mas anchos o cargas distribuidas, y reforzadas cuando existen cargas altas y mucho esfuerzo dinámico.
Soportan cargas verticales (peso de bandejas, tuberías o equipos), laterales cuando se usan con bases reforzadas, y distribuídas en bandejas o estructuras.
Si el muro es de concreto se instalan con pernos de anclaje expansivos de alta resistencia. Si el muro o viga es de acero, se lo puede soldar directamente, sino se puede soldar se fijan con pernos o con grapas para viga.
