Name: Bandeja tipo Rejilla (Flextray)
SKU: BD-FT

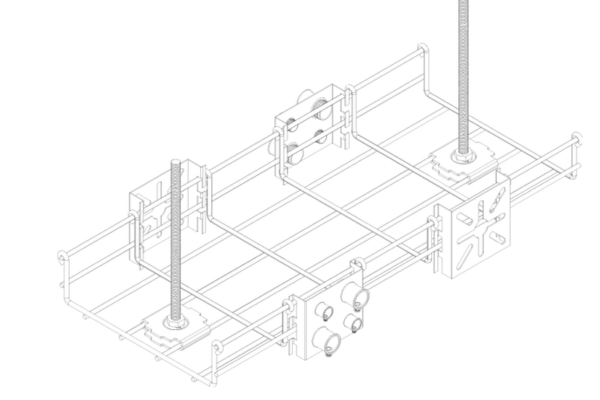

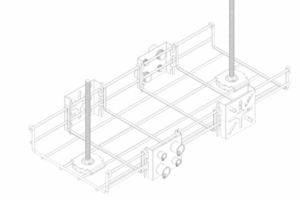

Dibujo de bandeja flex con sus soportes y acoples

Combinación perfecta entre flexibilidad y resistencia.

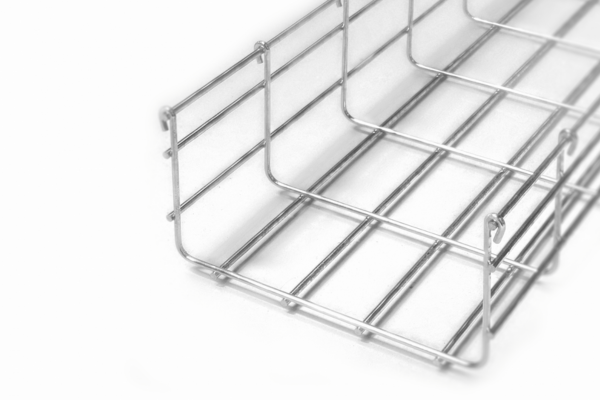

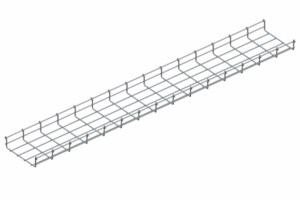

La bandeja tipo rejilla, también conocida como bandeja de tipo malla (flextray) es un sistema de bandeja portacables altamente versátil, liviano, y fácil de instalar. Su diseño de malla abierta permite una óptima ventilación de los cables previniendo el sobrecalentamiento, reduciendo el peso en comparación a bandejas sólidas y adaptándose a cualquier trayectoria, ya que puede cortarse, doblarse o moldearse fácilmente con herramientas manuales.

Ideal para industrias:

Centros de datos

Soporte ligero y ventilado para el cableado

Cableado estructurado

Instalaciones con trayectorias verticales u horizontales

Procesadoras de alimentos

Soporte higiénico y fácil limpieza

Industria petroquímica

Canalización ligera en ambientes con gases

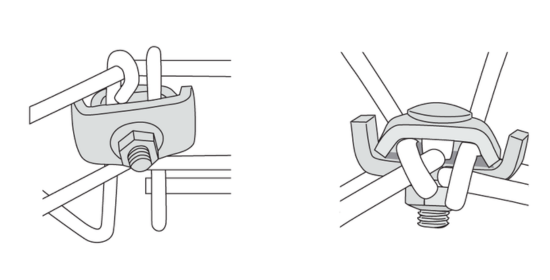

Cada tramo se provee con grapas para unión

Especificaciones técnicas

SKU: BD-FT

Categoría: Bandejas Portacables

Marca: Metalectro

Material de fabricación

Acero AISI 1008

Acero inoxidable AISI 304

Ideal para ambientes

Interiores

Exteriores

Secos

Corrosivos

No Corrosivos

Acabados

Galvanizado electrolítico ASTM B633

Inoxidable

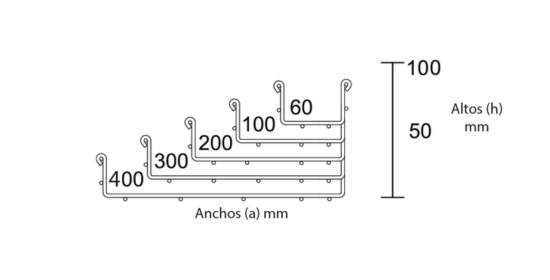

Medidas disponibles

Alto

50 mm

100 mm

Ancho

60 mm

100 mm

200 mm

300 mm

400 mm

Largo*

3 m

*Para medidas personalizadas consultar con fábrica.

Capacidades de carga

Longitud (m)	ALTO 50-100 (kg/m)
1.8	103
1.9	94
2.0	86
2.1	78
2.2	71
2.3	64
2.4	58
2.5	52
2.6	47
2.7	43
2.8	40
2.9	37
3.0	34

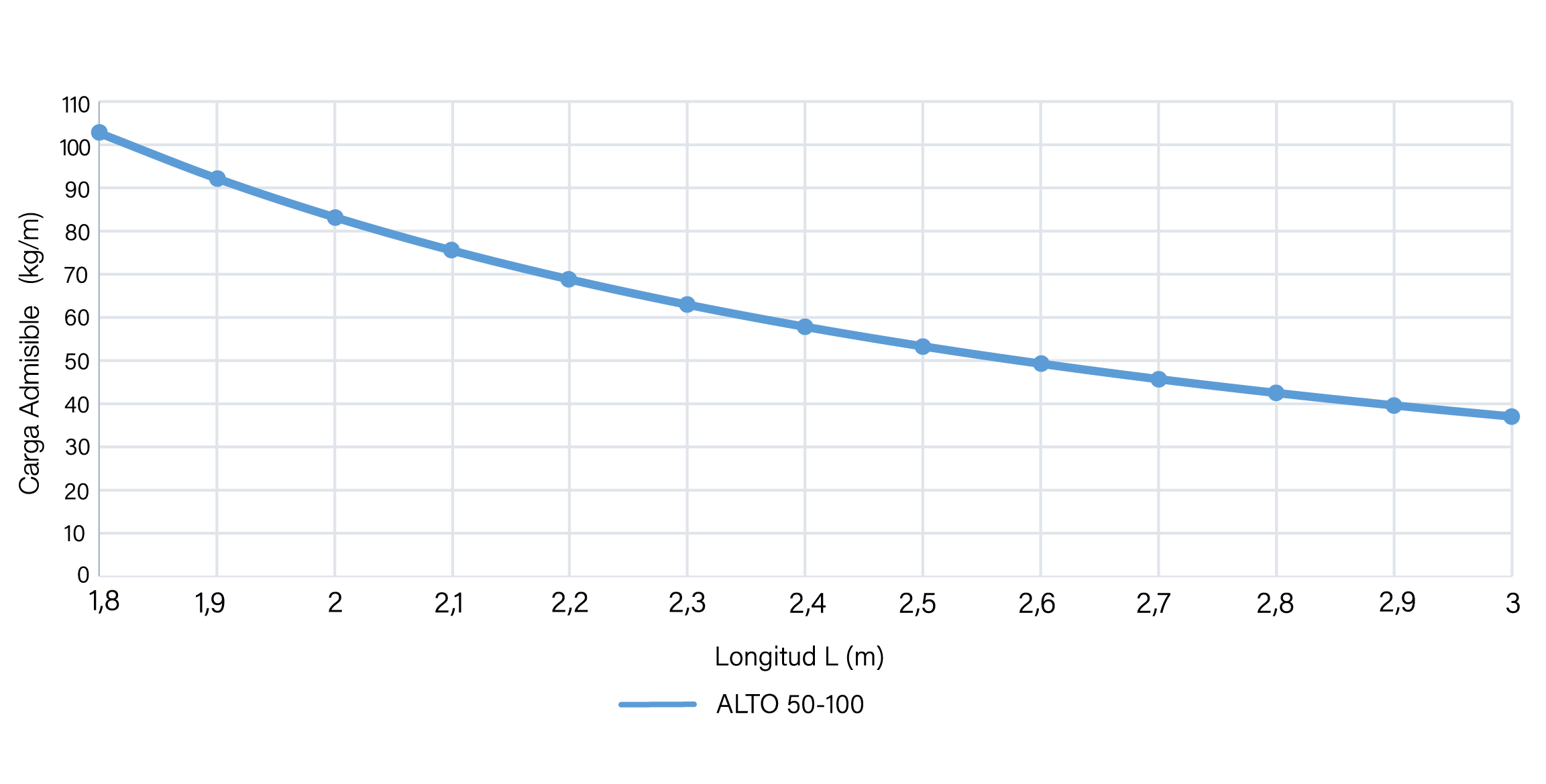

Gráfico de capacidad de carga.

Catálogo

Encuentra todas las especificaciones, tipos de bandejas, accesorios y dimensiones en nuestro catálogo técnico de bandejas portacables.

Ver catálogos

Los accesorios y bandejas de tipo Flextray se fabrican en el sitio de la instalación a partir de los tramos longitudinales, minimizando costos de fabricación e instalación.

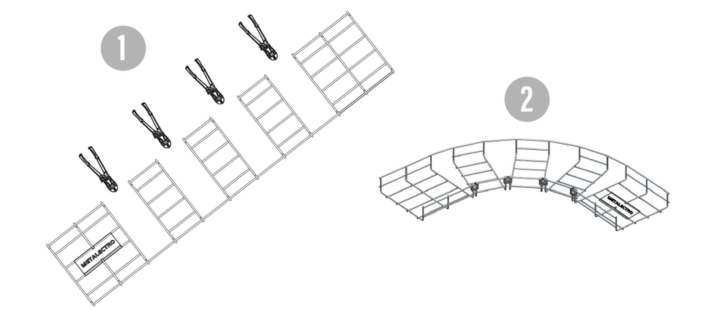

Instrucciones para curvar bandeja tipo malla

Accesorios

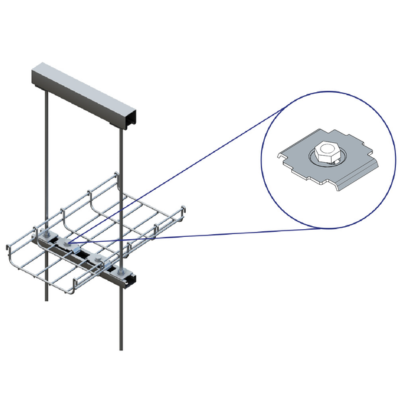

Bandeja tipo malla con zoom en grapa de sujecion

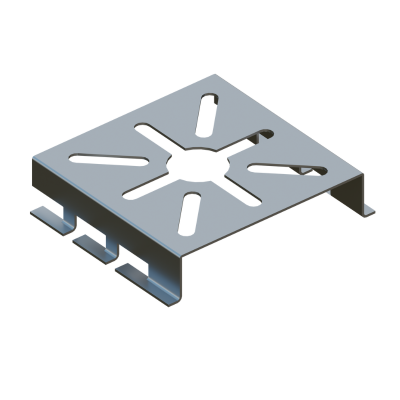

Grapa de suspensión

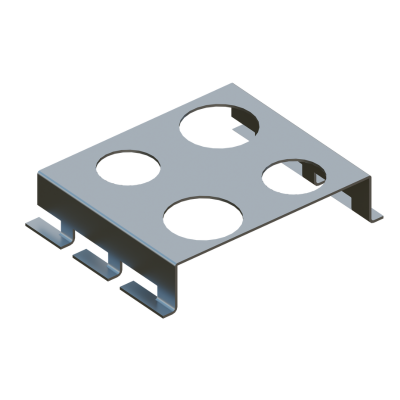

sujetador tipo araña para tuberia electrica

Sujetador tipo araña de para acople de tubería eléctrica

Sujetador tipo araña de uso múltiple

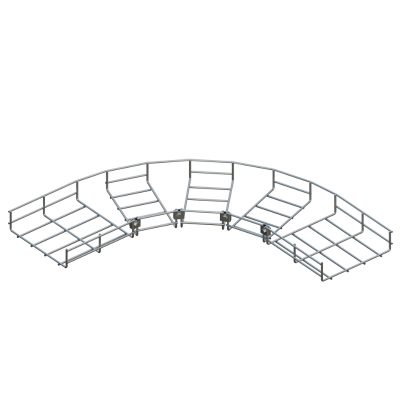

Curvas de radio amplio

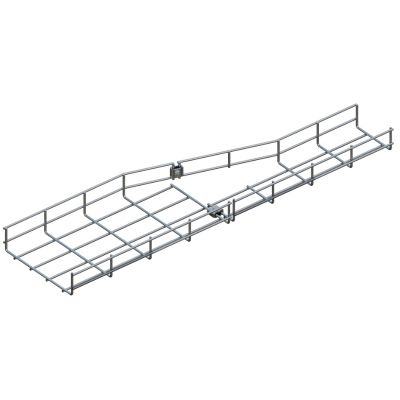

Reducción

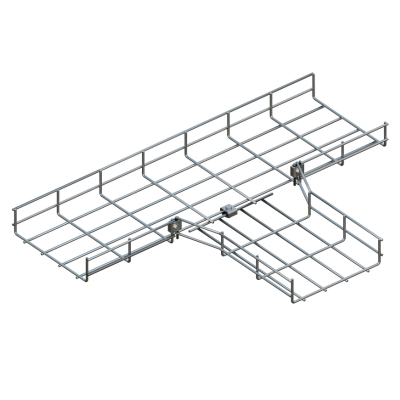

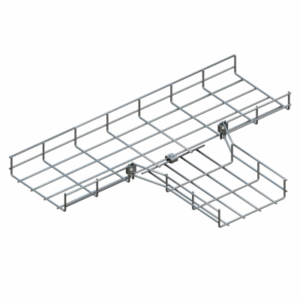

TEE horizontal

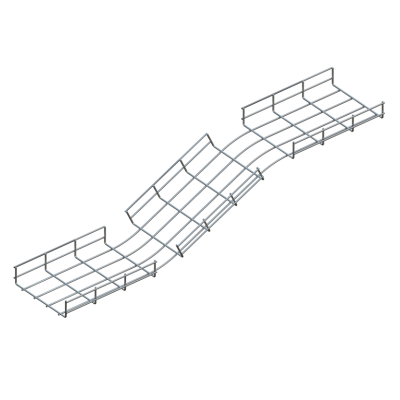

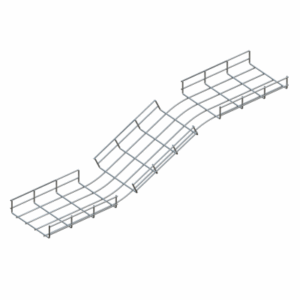

Curva vertical

Productos Similares

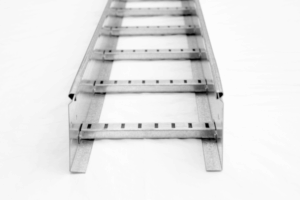

Escalerilla de acero

Escalerilla de aluminio

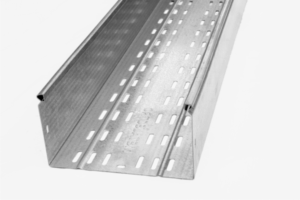

Ducto troquelado

Preguntas frecuentes

¿Qué ventajas tiene usar la bandeja tipo malla en lugar de una bandeja tradicional?

La bandeja tipo malla, tiene un flexibilidad estructural que no tienen bandejas sólidas ya que puden doblarse, cortarse y adaptarse al recorrido. Su diseño permite cambios con herramientas manuales sin necesidad de accesorios prefabricados.

¿Para qué tipo de cables se recomienda la bandeja tipo malla?

Se recomienda su uso en cableado estructurado (redes, datos, fibra óptica), cables de control e instrumentación, tendido ligero de potencia.

¿Cómo se unen los tramos, se requiere soldarlos?

No se requiere soldadura, ya que cada tramo se entrega con sus grapas de unión, lo que brinda continuidad mecánica y eléctrica.

¿Cómo se realizan las curvas, derivaciones y cambios de nivel?

A diferencia de otros sistemas, las curvas, reducciones y derivaciones se realizan directamente en la obra recortando y doblando los tramos longitudinales.
