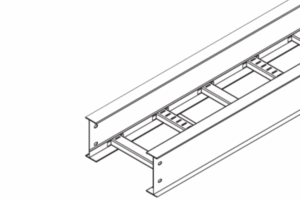

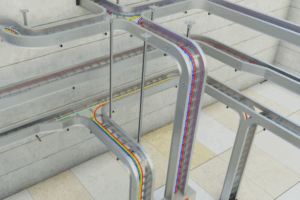

Bandeja Escalerilla de Aluminio

149
kg/m
Carga máxima admisible
6
m
Tramos, menos soportes menor costo
Aluminio anticorrosivo
Bajo peso

Respaldo normativo

Certificaciones que nos diferencian

  • Norma certificada

    INEN

  • Norma certificada

    Petroecuador

  • Norma certificada

    UL

Ficha técnica

Especificaciones técnicas

Fabricada en aluminio estructural a partir de la aleación A6061 T6 una solución liviana, resistente y altamente duradera para proyectos donde el peso y la corrosión son factores críticos.

Material de fabricación
Aluminio Estructural 6061 T6
Acabados
Aluminio Estructural Extruido
Anchos disponibles
150
200
300
400
450
500
600
900
mm
Altos disponibles
100
150
mm
Longitud por tramo
3
6
m
Uso en ambientes
Interiores
Exteriores
Húmedos
Corrosivos
Incluye
Platinas de unión, pernos y tuercas
Normas y certificación
INEN
Petroecuador
UL

*Para medidas personalizadas consultar con fábrica

Desempeño estructural

Capacidad de carga

Cargas máximas admisibles distribuidas uniformemente.

Gráfico de capacidad de carga
Gráfico de carga vs. separación entre apoyos

Documentación

Catálogo técnico

Encuentra todas las especificaciones, tipos de bandejas, accesorios y dimensiones en nuestro catálogo técnico de bandejas portacables.

Ver catálogos
Tabla de capacidad de carga
Distancia entre soportes (m) ALTO 6” - Liviano - 20B (kg/m) ALTO 6” - Pesado - 20C (kg/m) ALTO 4” - Mediano - 16A (kg/m)
1.2280038001450
1.5210027501000
2.014501950670
2.410501450460
2.59701350430
3.0670920290
3.5520700230
3.7470640210
4.0420590190
4.5360520160
4.9320470140
6.0240340100

*Cargas máximas admisibles distribuidas uniformemente (kg/m) según la altura de la escalerilla y la longitud entre apoyos. Para medidas o cargas especiales, consultar con fábrica.

Cada tramo y/o accesorio incluye

KIT DE CONEXIÓN

(platinas de unión, pernos y tuercas)

Kit de conexión

Sistema completo

Accesorios para Escalerilla de Aluminio

Certificación UL

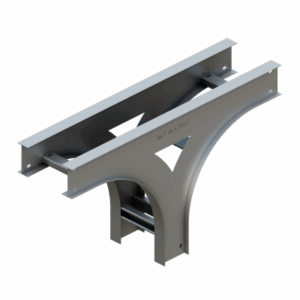

Tee vertical de aluminio escalerilla

TEE vertical

Certificación UL

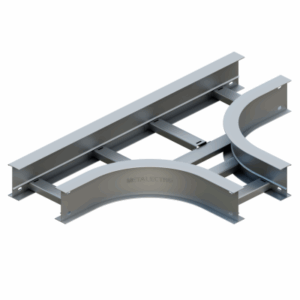

Tee horizontal de aluminio

TEE horizontal

Certificación UL

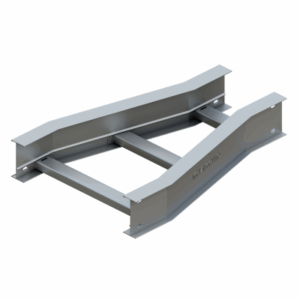

Reduccion simetrica escalerilla de aluminio

Reducción simétrica

Tapa de aluminio para bandejas

Tapa lisa

Certificación UL

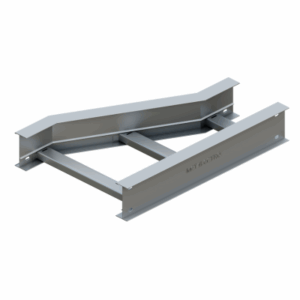

reduccion derecha escalerilla de aluminio

Reducción derecha

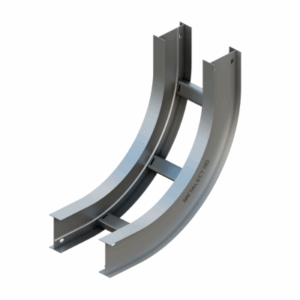

Curva interior a 90 grados escalerilla de aluminio

Curva vertical interior 90°

Certificación UL

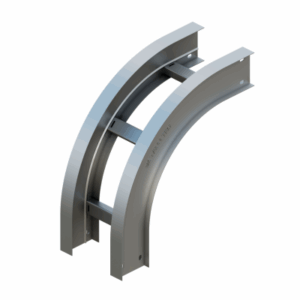

Curva exterior a 90 grados de escalerilla de aluminio

Curva vertical exterior 90°

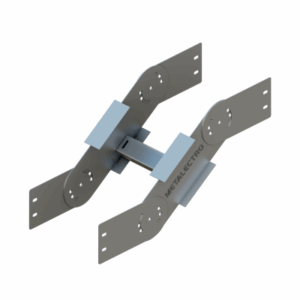

Curva ajustable vertical de aluminio

Curva vertical ajustable

Certificación UL

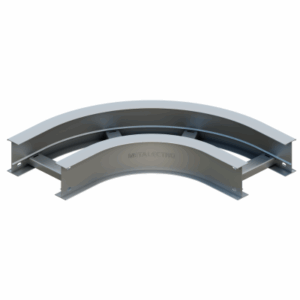

Curva horizontal 90 grados escalerilla de aluminio

Curva horizontal 90°

Certificación UL

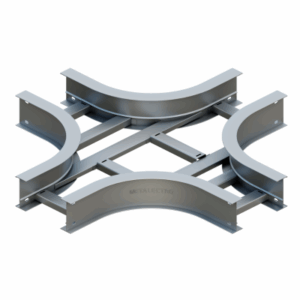

Cruz horizontal escalerilla de aluminio

Cruz horizontal

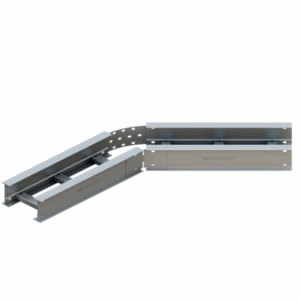

Curva horizontal ajustable escalerilla de aluminio

Curva horizontal ajustable

Dónde se utiliza

Aplicaciones

  • Petróleos y minas

    Instalaciones eléctricas con presencia de vapor

  • Telecomunicaciones y redes

    Para redes eléctricas y fibra óptica

  • Pesqueras y camaroneras

    Ideal para áreas de procesamiento

  • Centrales hidroeléctricas

    Canalización en zonas de turbinas

    • Otras soluciones

    Productos relacionados

    Dudas técnicas

    Preguntas frecuentes

    ?¿Por qué elegir una escalerilla de aluminio, en lugar de una de acero?
    La escalerilla de aluminio es mucho más ligera, 65% menos peso que el acero, lo que disminuye las cargas en estructuras elevadas, pasarelas y soportes. La aleación A6061-T6 le otorga una relación peso/resistencia muy alta con un desempeño superior en ambientes húmedos, costeros o corrosivos en donde el acero requiere mantenimientos frecuentes o recubrimientos.
    ?¿Las bandejas de aluminio se oxidan o necesitan mantenimiento?
    No, el aluminio extruído genera naturalmente una capa protectora que evita la corrosión, incluso en ambientes agresivos, lo que hace que la bandeja no se oxide, no requiera pintado, mantenga su apariencia y resista muchos años.
    ?¿Qué capacidad de carga tiene la escalerilla de aluminio y hasta qué distancia se pueden instalar los soportes?
    Gracias al perfil tipo I, la escalerilla de aluminio permite tramos (luces) de hasta 6 metros, por lo que requiere menos soportes que una bandeja convencional.Las capacidades de carga dependen del modelo, pero puede soportar entre 2800 kg/m hasta 3800 kg/m para información mas detallada consulta nuestra tabla de cargas.
    ?¿Para qué tipo de cables se recomienda el uso de la escalerilla de aluminio?
    Es recomendada para cables de potencia, control e instrumentación, y comunicaciones, gracias a su diseño abierto tiene una mejor ventilación evitando el sobrecalentamiento.
    ?¿Qué significa ser un proveedor calificado por Petroecuador?
    Esta certificación confirma que hemos cumplido los rigurosos estándares técnicos, de calidad y seguridad específicos para de la industria petrolera.
