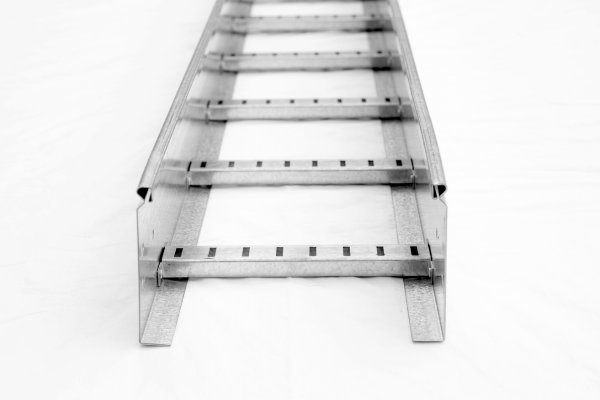

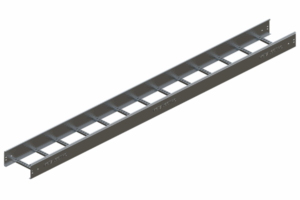

Bandeja Escalerilla de Acero

345
MPa
Límite de fluencia (grado SS50)
275
g/m²
Recubrimiento de zinc (G90 / Z275)
490
kg/m
Carga máx. admisible (ALTO 135)
3
m
Longitud estándar por tramo

Respaldo normativo

Certificaciones que nos diferencian

  • Norma certificada

    UL

  • Norma certificada

    INEN

  • Norma certificada

    AWS

Ficha técnica

Especificaciones técnicas

Sistema portacables de acero estructural ASTM A653 SS50, fabricado y certificado bajo norma para canalización de media y baja tensión.

Material de fabricación
Acero ASTM A653 SS50
Acero ASTM A36
Acabados
Inoxidable
Lámina Galvanizada
Lámina Galvanizada
Pintada al horno

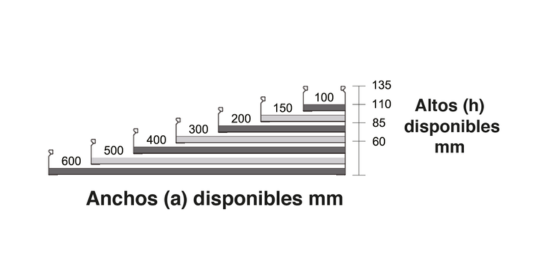

Anchos disponibles
100
150
200
300
400
500
600
mm
Altos disponibles
60
85
110
135
mm
Longitud por tramo
3
m
Uso en ambientes
Interiores
Exteriores
Secos
No Corrosivos
Incluye
Platinas de unión, pernos y tuercas
Normas y certificación
UL
INEN
AWS

*Para medidas personalizadas consultar con fábrica

Desempeño estructural

Capacidad de carga

Cargas máximas admisibles distribuidas uniformemente.

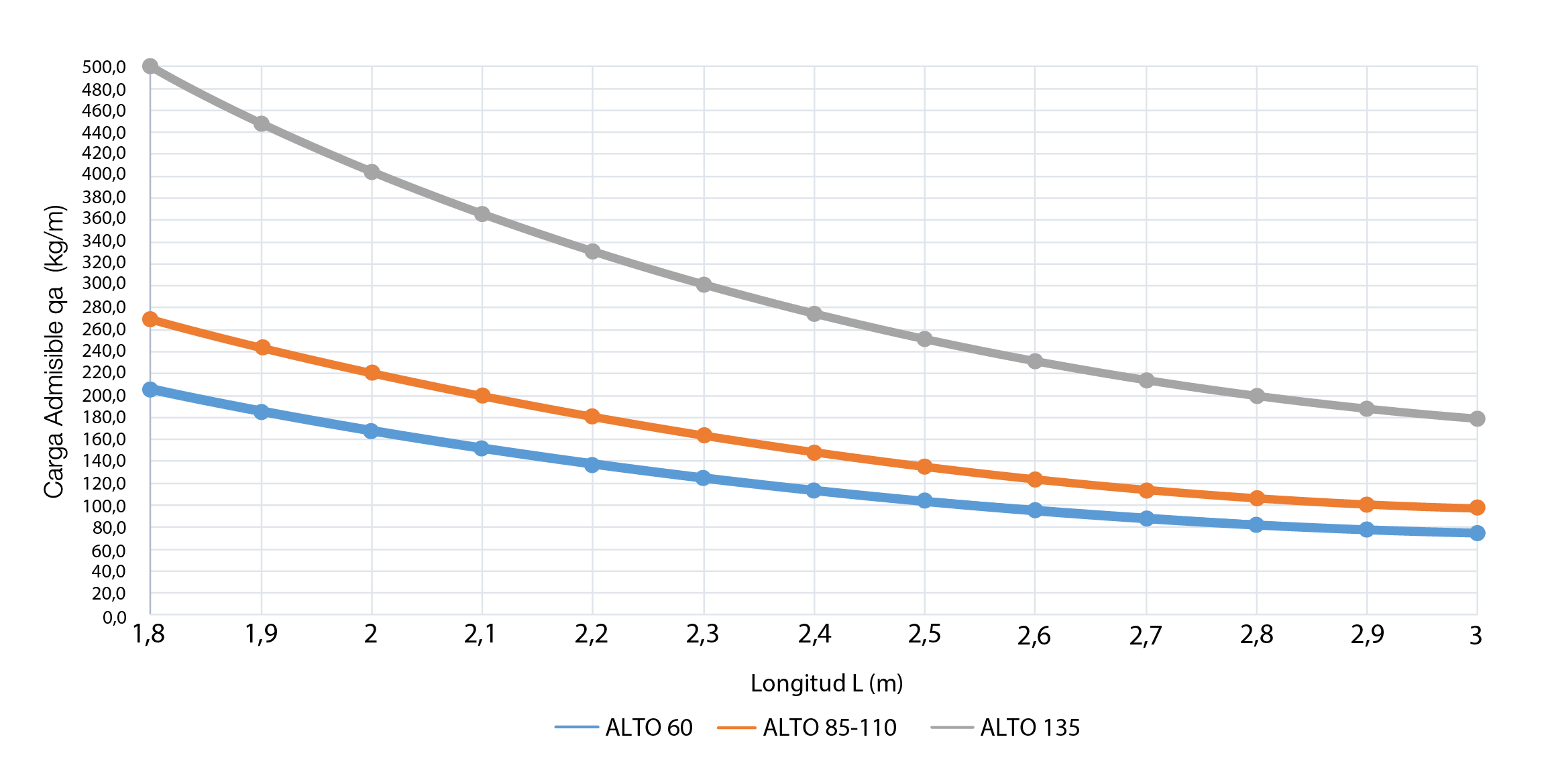

Gráfico de capacidad de carga
Gráfico de carga vs. separación entre apoyos

Documentación

Catálogo técnico

Encuentra todas las especificaciones, tipos de bandejas, accesorios y dimensiones en nuestro catálogo técnico de bandejas portacables.

Ver catálogos
Tabla de capacidad de carga
Longitud (m) ALTO 60 (kg/m) ALTO 85-110 (kg/m) ALTO 135 (kg/m)
1.8205270490
1.9190252460
2.0175235430
2.1160218403
2.2147202377
2.3135187353
2.4124173330
2.5114160308
2.6105148288
2.797137269
2.890127251
2.984118234
3.078110218

*Cargas máximas admisibles distribuidas uniformemente (kg/m) según la altura de la escalerilla y la longitud entre apoyos. Para medidas o cargas especiales, consultar con fábrica.

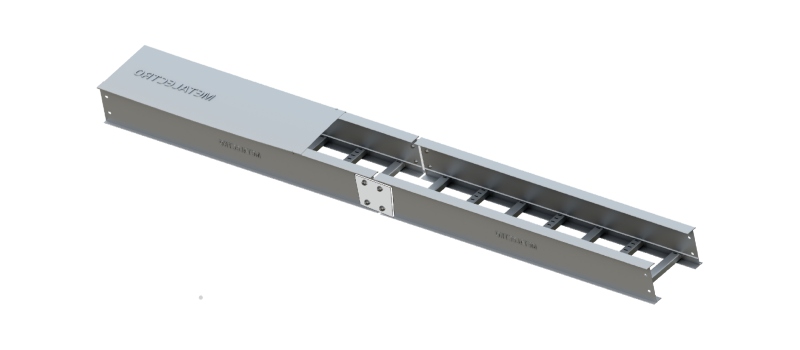

Cada tramo y/o accesorio incluye

KIT DE CONEXIÓN

(platinas de unión, pernos y tuercas)

Kit de conexión

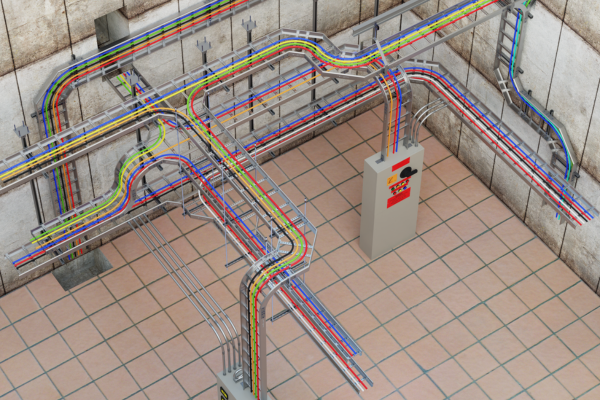

Sistema completo

Accesorios para escalerilla de acero

Tramos rectos con curva de escalerilla de acero

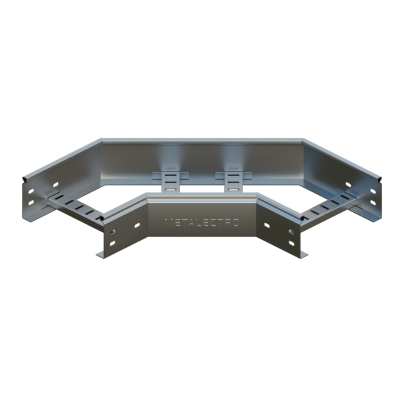

Curva Horizontal ajustable

Curva exterior escalerilla de acero

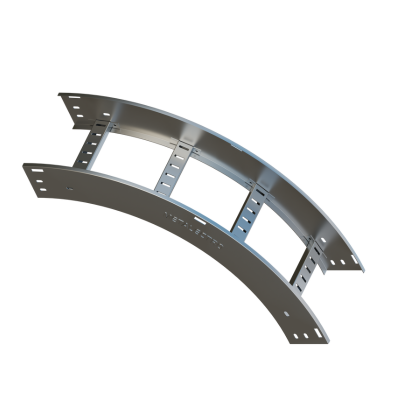

Curva vertical articulada

Certificación UL

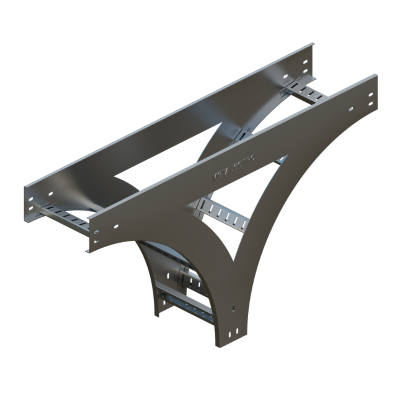

Tee vertical escalerilla de acero

TEE vertical

Certificación UL

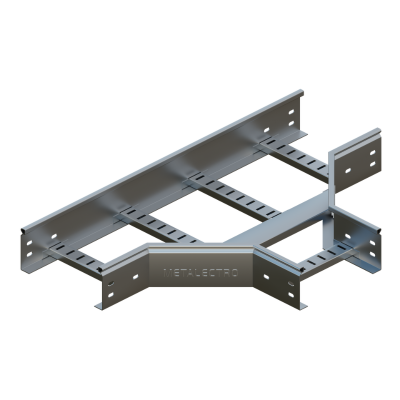

Division horizontal de acero tipo escalerilla

TEE Horizontal

Certificación UL

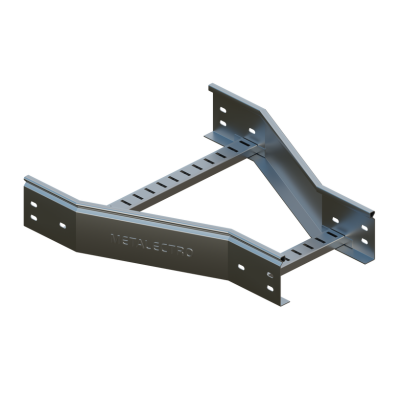

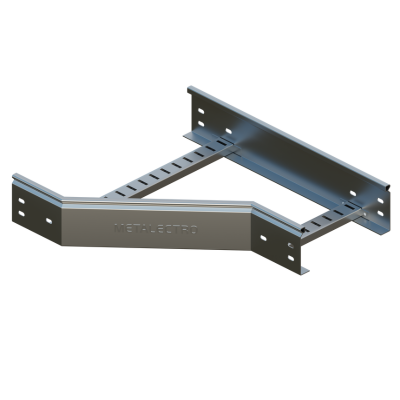

Reduccion izquierda escalerilla de acero

Reducción izquierda

Certificación UL
Reduccion central escalerilla de acero

Reducción simétrica

Certificación UL
Reduccion derecha escalerilla de acero

Reducción derecha

Certificación UL

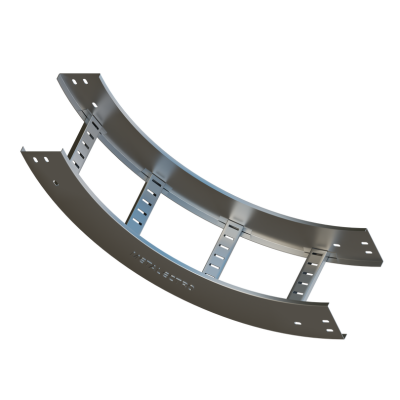

Curva vertical interna escalerilla de acero

Curva vertical interior 90°

Certificación UL

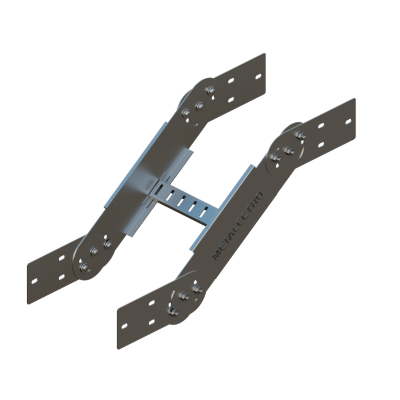

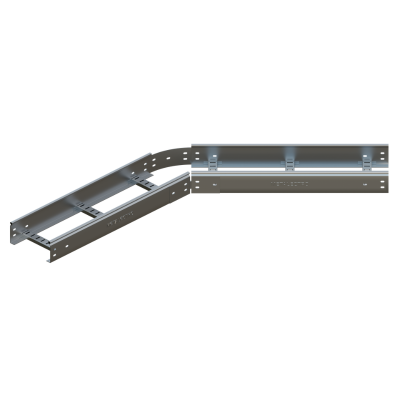

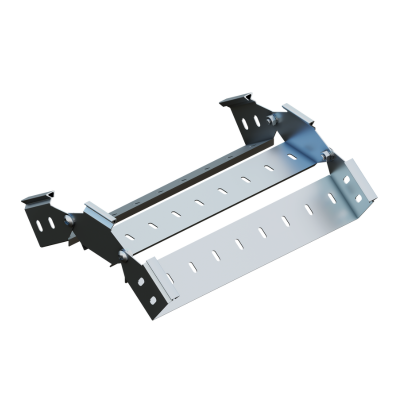

Curva vertical ajustable escalerilla de acero

Curva vertical ajustable

Certificación UL
Curva vertical 90 grados escalerilla de acero

Curva vertical exterior 90°

Curva horizontal 90 grados tipo escalerilla de acero

Curva horizontal 90°

TEE Horizontal

Division horizontal de acero tipo escalerilla

Radio de curvatura

  • 300 mm

Curva horizontal 90°

Curva horizontal 90 grados tipo escalerilla de acero

Grados de curva

  • 90 grados

Radio de curvatura

  • 300 mm

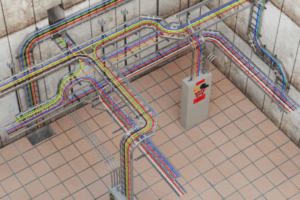

Dónde se utiliza

Aplicaciones

  • Industria alimenticia

    Ideal para zonas de alta limpieza

  • Acometidas exteriores

    Canalización resistente en intemperie

  • Centros comerciales

    Distribución organizada para energización y datos

  • Industria pertroquímica

    Estructuras robustas para áreas críticas

  • Hospitales

    Instalaciones seguras en ambientes sanitarios

    • Otras soluciones

    Productos relacionados

    Dudas técnicas

    Preguntas frecuentes

    ?¿Qué es una escalerilla de acero ASTM A653 SS50?
    Es una bandeja fabricada con lámina pregalvanizada según la norma ASTM A653 con un grado estructural SS50, lo que ofrece una alta resistencia (345 MPa) y con recubrimiento G90(Z275).
    ?¿Qué diferencia hay entre escalerilla pre galvanizada (G90) y una galvanizada en caliente ASTM A123?
    Las escalerillas pregalvanizadas G90 son fabricadas con láminas de acero ya recubierto, mientras que las escalerillas con norma ASTM A123 se galvanizan en caliente después de fabricar la pieza.
    ?¿Z275 y G90 representan lo mismo para recubrimientos?
    Sí, ambos tienen 275 g/m² de zinc en total pero son designaciones para diferentes sistemas el G90 es una designación norteamericana, mientras que Z275 corresponde al sistema métrico según normas ISO.
    ?¿Cuándo se recomienda usar escalerillas de acero inoxidable?
    En ambientes que tienen humedad constante o vapores químicos. También se usan cuando se deben cumplir normas sanitarias.
    ?¿Tienen medidas estándar disponibles para entrega, y se pueden personalizar las medidas?
    Sí, tenemos escalerillas con medidas estándar para entrega inmediata y para proyectos especiales podemos fabricarlas con medidas personalizadas bajo pedido.
