Bandeja Tipo Ducto de Acero

500
kg/m
Carga máxima admisible
345
MPa
Norma ASTM A653 (grado SS50)
275
g/m²
Recubrimiento de zinc (Z275 / G90)

Respaldo normativo

Certificaciones que nos diferencian

  • Norma certificada

    UL

  • Norma certificada

    INEN

Ficha técnica

Especificaciones técnicas

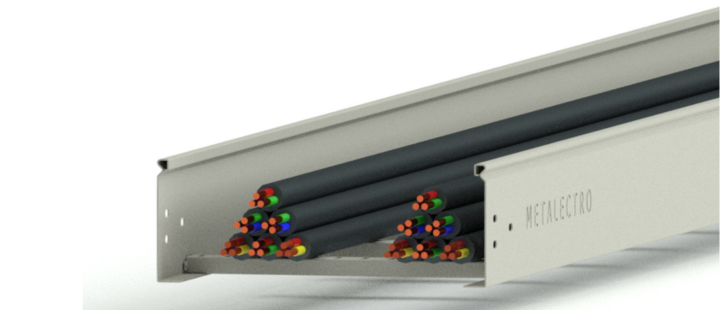

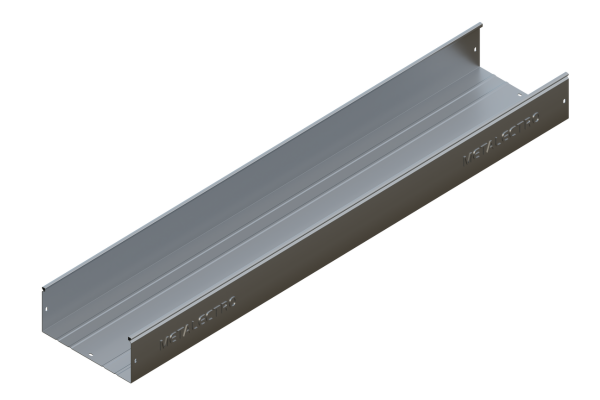

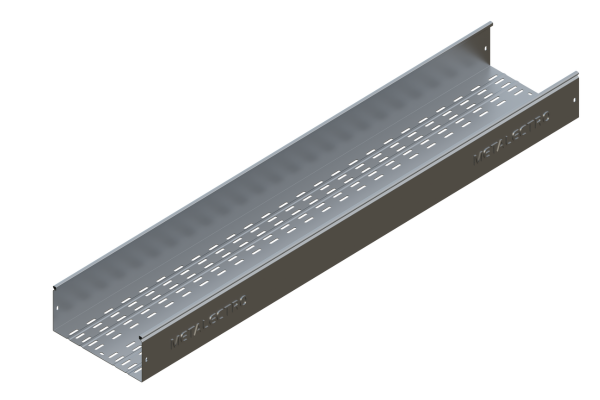

Ducto liso o troquelado con tapa ideal para la canalización y protección de los cables eléctricos. Fabricado en acero de alta calidad como acero ASTM A653 SS50, acero ASTM A36 y acero inoxidable AISI 304.

Material de fabricación
Acero ASTM A653 SS50
Acero ASTM A36
Acero inoxidable AISI 304
Acabados
Inoxidable
Lámina Galvanizada
Galvanizado en Caliente ASTM A123
Pintada al horno
Prepintado Blanco

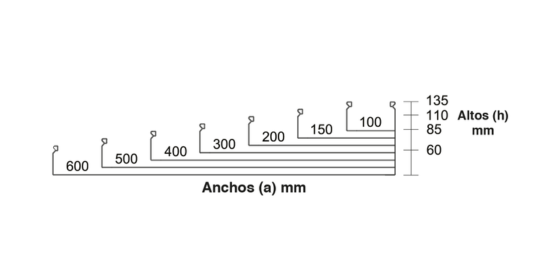

Anchos disponibles
100
150
200
300
400
500
mm
Altos disponibles
60
85
110
135
mm
Longitud por tramo
3
m
Uso en ambientes
Interiores
Exteriores
Secos
Húmedos
Corrosivos
Incluye
Platinas de unión, pernos y tuercas
Normas y certificación
UL
INEN

*Para medidas personalizadas consultar con fábrica

Desempeño estructural

Capacidad de carga

Cargas máximas admisibles distribuidas uniformemente.

Gráfico de capacidad de carga
Gráfico de carga vs. separación entre apoyos

Documentación

Catálogo técnico

Encuentra todas las especificaciones, tipos de bandejas, accesorios y dimensiones en nuestro catálogo técnico de bandejas portacables.

Ver catálogos
Tabla de capacidad de carga
Longitud (m) ALTO 60 (kg/m) ALTO 85 (kg/m) ALTO 110 - 135 (kg/m)
1.8215275495
1.9195255465
2.0175235435
2.1158215407
2.2142198380
2.3128182355
2.4115167331
2.5104154309
2.694142288
2.786131268
2.880122250
2.975114233
3.072108217

*Cargas máximas admisibles distribuidas uniformemente (kg/m) según la altura de la escalerilla y la longitud entre apoyos. Para medidas o cargas especiales, consultar con fábrica.

Cada tramo y/o accesorio incluye

KIT DE CONEXIÓN

(platinas de unión, pernos y tuercas)

Kit de conexión

Sistema completo

Accesorios para Ducto de acero

Certificación UL

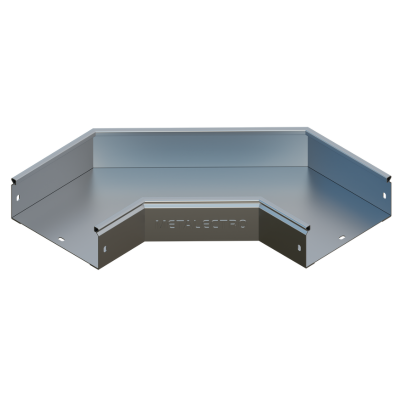

Curva horizontal a 90 grados ducto de acero liso

Curva Horizontal 90°

Certificación UL

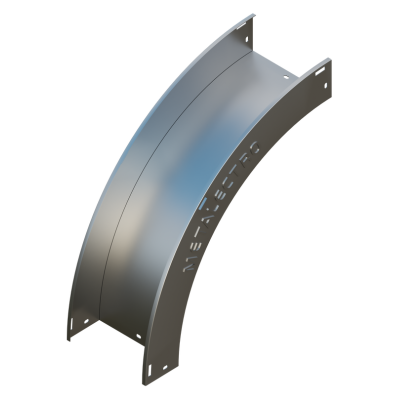

Curva vertical exterior a 90 grados ducto de acero

Curva vertical exterior 90°

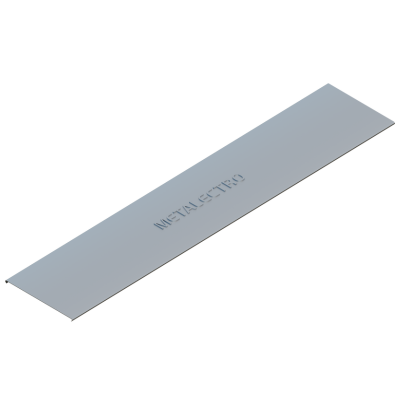

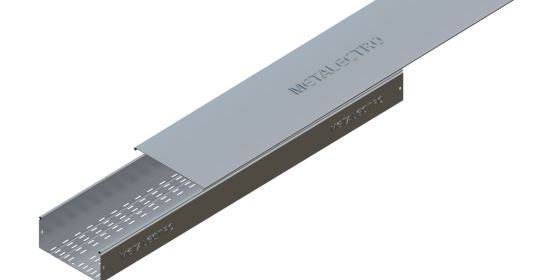

Tapa para ducto de acero

Tapa para ducto

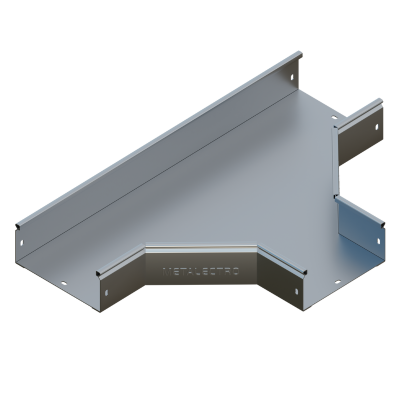

Tee vertical de acero liso

TEE vertical

Certificación UL

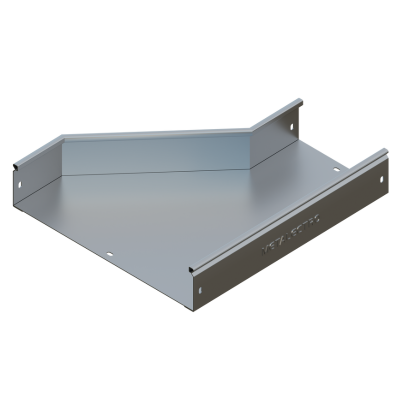

cruz horizontal ducto de acero liso

Cruz Horizontal

Certificación UL
Reduccion derecha ducto de acero

Reducción Izquierda

Certificación UL

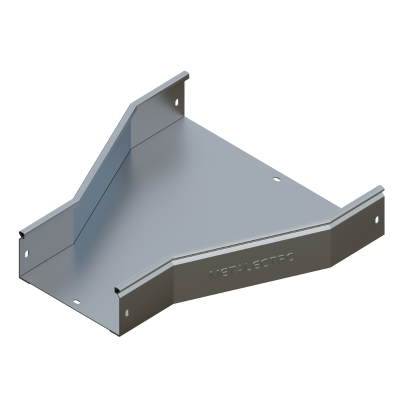

Reductor ducto de acero

Reducción simétrica

Certificación UL
Division para ducto de acero liso

Tee Horizontal

Dónde se utiliza

Aplicaciones

  • Petróleos y minas

    Cables protegidos del entorno brusco

  • Alimentos y bebidas

    Evita el ingreso de líquidos al ducto

  • Centros comerciales

    Protege los cables de manipulaciones indebidas

  • Redes y telecomunicaciones

    Para cableado expuesto a la intemperie

    • Otras soluciones

    Productos relacionados

    Dudas técnicas

    Preguntas frecuentes

    ?¿Cuál es la diferencia entre un ducto liso o troquelado?
    El ducto liso es un sistema completamente cerrado que prioriza la protección: Mecánica, ante el polvo, líquidos e impactos. Mientras que el ducto troquelado tiene perforaciones que ayudan a la ventilación interna.
    ?¿Qué ventajas tiene el borde tipo rizo en los ductos?
    El borde aporta rigidez estructural a los ductos lo que hace que soporte mayores cargas, previene deformaciones, evita cortes. Mejorando la seguridad del cableado eléctrico y del instaldor.
    ?¿Son aptas para zonas de acceso público como centros comerciales?
    Sí, son la mejor opción para este tipo de espacios, al instalarse con su tapa el sistema queda completamente cerrado, protegiendo el cableado de las manipulaciones indebidas.
    ?¿Las tapas vienen incluídas o se cotizan por separado?
    Las tapas se venden por separado según los requerimientos del proyecto, ya que algunos tramos no necesitan tapa por no estar expuestos al público.
