Name: Canal Estructural C13
SKU: CE-C13

Soporta grandes cargas con la máxima eficiencia y mínima deformación.

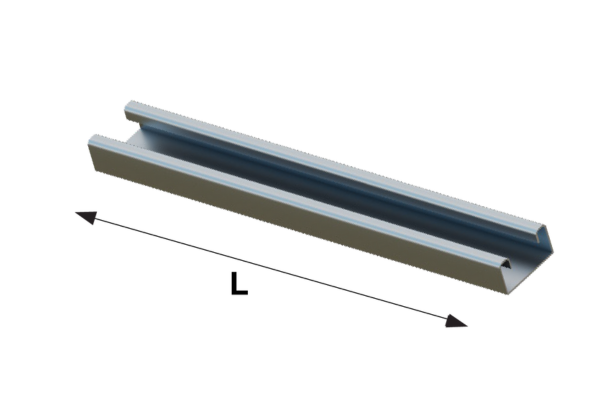

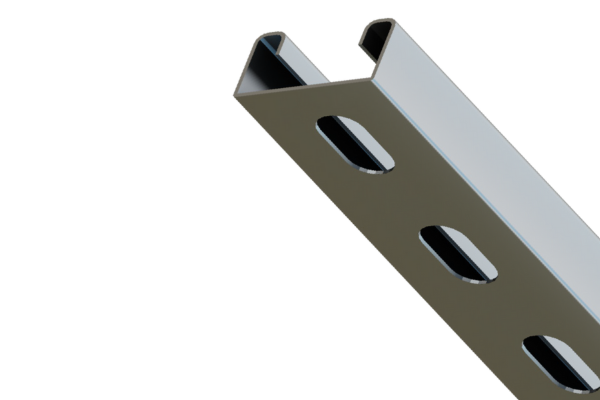

El canal estructural C13 es un perfil metálico en forma de "C" que se fabrica en acero estructural resistente y con varios recubrimientos para las diferentes ambientes en los que va a isntalarse. Gracias a su diseño resistente y liviano, es ideal para la construcción de estructuras metálicas, estanterías de carga pesada, bandejas portacables y soportes industriales.

Ideal para industrias:

Centros logísticos y bodegas

Soporte estructural en estanterías que con gran peso

Grandes construcciones

Refuerzos en techos metálicos, marcos estructurales

Bandejas portacables

Bases sólidas para las bandejas portacables.

Especificaciones técnicas

SKU: CE-C13

Categoría: Soportería

Marca: Metalectro

Material de fabricación

Acero ASTM A653

Acero ASTM A36

Acero inoxidable AISI 304

Tipo Estructura

Pesado

Heavy Duty

Ultra Heavy Duty

Inoxidable

Ideal para ambientes

Interiores

Exteriores

Acabados

Superficial Galvanizado

Lámina Galvanizada

Acabado mate

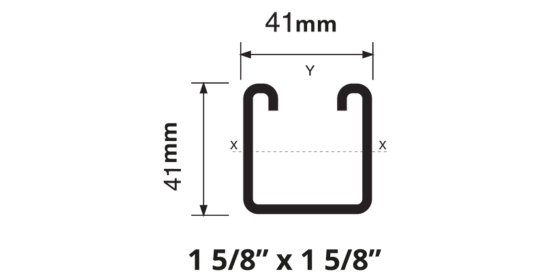

Medidas disponibles

Espesor

1.00 mm

1.80 mm

2.30 mm

Alto

41 mm

Ancho

41 mm

*Para medidas personalizadas consultar con fábrica.

Capacidades de carga

Longitud (m)	ALTO 60 (kg/m)	ALTO 85-110 (kg/m)	ALTO 135 (kg/m)
1.8	205	270	490
1.9	190	252	460
2.0	175	235	430
2.1	160	218	403
2.2	147	202	377
2.3	135	187	353
2.4	124	173	330
2.5	114	160	308
2.6	105	148	288
2.7	97	137	269
2.8	90	127	251
2.9	84	118	234
3.0	78	110	218

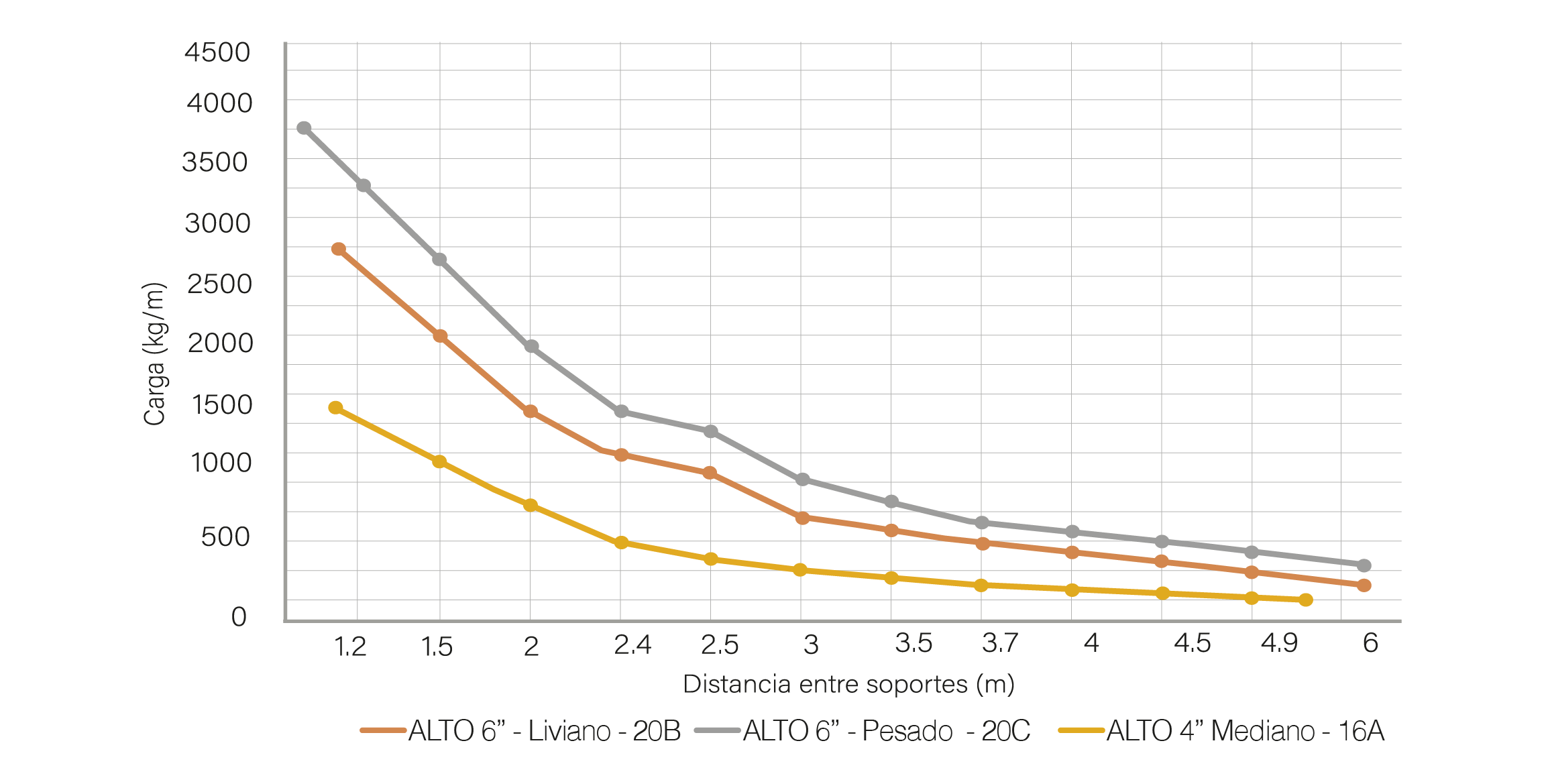

Gráfico de capacidad de carga.

Curva de carga de escalerilla de aluminio

Catálogo

Nuestro catálogo de soportería estructural contiene toda la información sobre chanels (canales), varillas, abrazaderas y pernos de anclaje diseñados para instalaciones seguras y duraderas.

Ver catálogos

Uso de canales estructurales con accesorios

Canales combinados

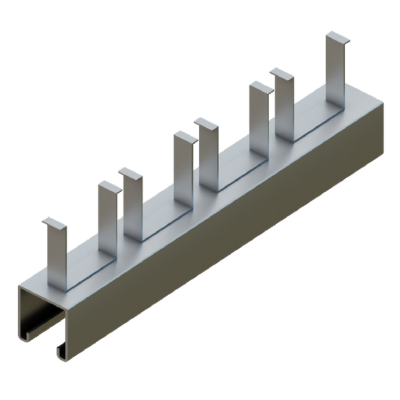

Canales de anclaje

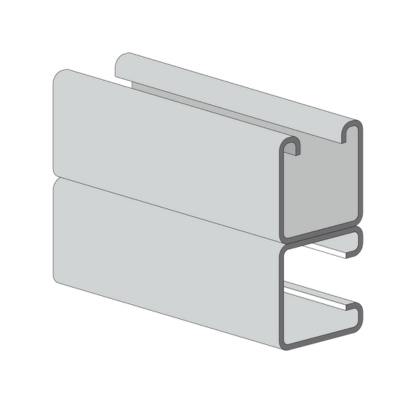

Canal estructural doble tipo 1

Dibujo canal estructural doble dos lados

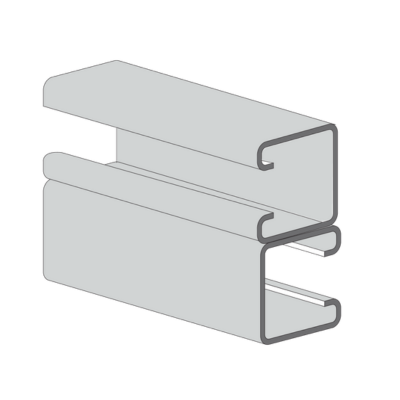

Canal estructural doble tipo 2

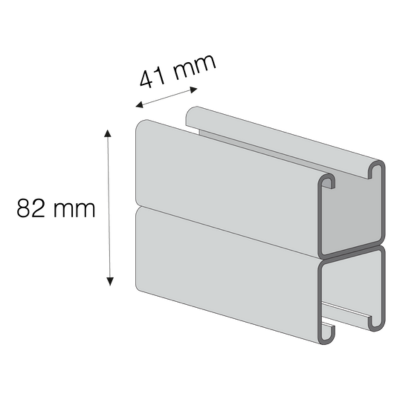

Canal estructural doble tipo 3

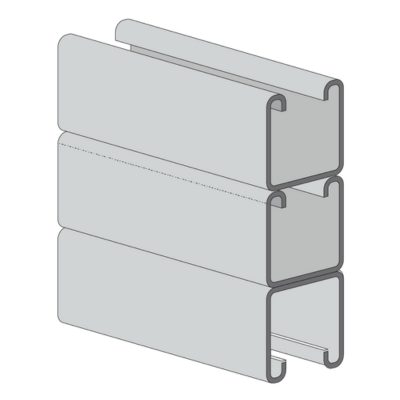

Canal estructural triple

Accesorios

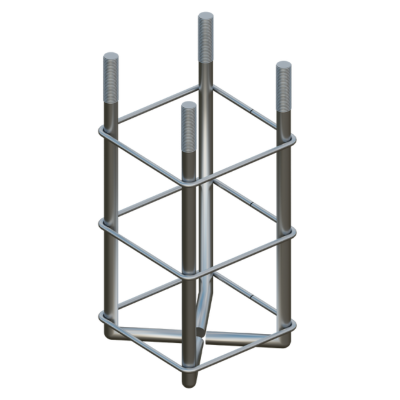

Canastilla para base

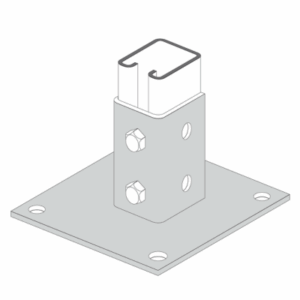

Base de doble tornillo para canal estructural

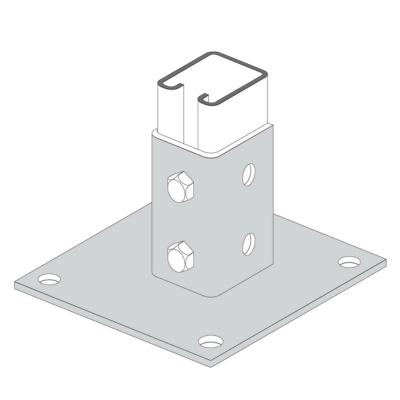

Base largas

Dibujo de base de acero para canal estructural

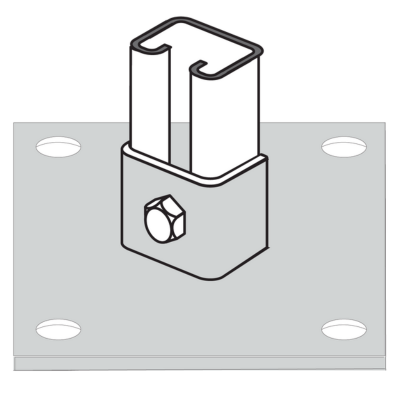

Bases cortas

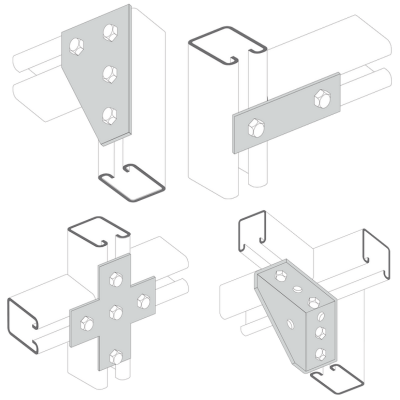

Platina de conexion en l cruz y recta reforzada

Platinas de conexión reforzadas

Tee horizontal y union para canal estructural

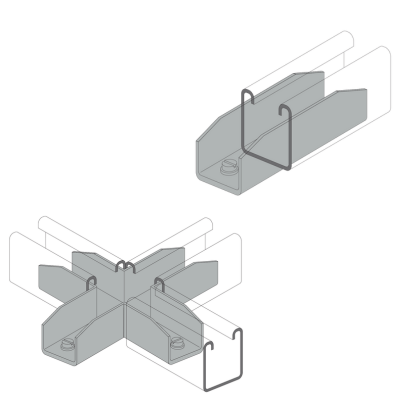

Uniones de canales

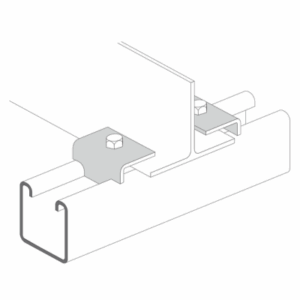

Grapas para vigas

Productos Similares

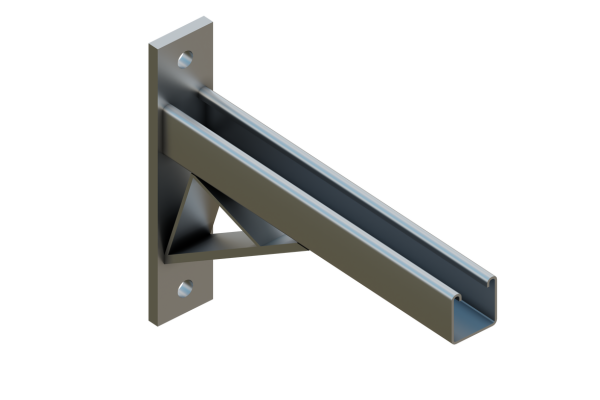

Ménsulas

Varilla roscada

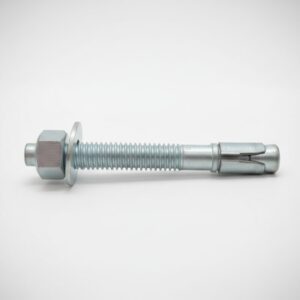

Pernos de anclaje

Preguntas frecuentes

¿Qué diferencia hay entre un canal Pesado, Heavy Duty, y Ultra Heavy Duty?

La diferencia principal se encuentra en el espesor del acero: Pesado (1.8mm), Heavy Duty (1.8mm), Ultra Heavy Duty (2.3mm), y por ende las cargas que soportadas por cada tipo es diferente. Cuanto mayor sea el espesor, tendrá mayor capacidad de carga.

¿Cuándo usar un canal doble, combinado o triple?

A parte de aumentar la capacidad de carga estructural, también permite colocar componentes en sus canales con distintas configuraciones, según las necesidades del proyecto.
