La integridad de una canalización eléctrica depende de un equilibrio muchas veces invisible: la relación entre el peso de los cables cargados en el electrocanal y la distancia entre sus soportes.
Ignorar los criterios de la norma NTE INEN 2486 (específica para Ecuador) y de las normas internacionales NEMA VE-1 y VE-2 no solo arriesga la infraestructura: puede generar deformaciones permanentes que invalidan garantías y comprometen la seguridad operativa.
En resumen: la distancia entre soportes la define la clase de carga de la bandeja (carga estática en kg/m a un vano dado) más un factor de seguridad de 1.5. En la práctica los vanos van de 1.5 a 3 m, y hasta 6 m en aluminio de alta resistencia.

Clasificación de la bandeja según NTE INEN 2486 / NEMA VE-1
Antes de instalar, identifica la clase de la bandeja. Una bandeja certificada debe llevar una etiqueta que especifique la clase de carga que soporta. La normativa clasifica los sistemas según su capacidad de carga para un vano determinado entre soportes.
Working load
- Carga estática admisible de la bandeja
- Peso de cableado que soporta de forma segura
- Hielo y viento se suman a la carga del cable
- El total debe quedar por debajo de la carga admisible
Carga estática (kg/m)
- Se define por la carga estática a un vano dado
- Vanos de referencia métricos: 1.5 m, 2.4 m y 3.0 m
- Convención de la NTE INEN 2486
1.5 × carga de trabajo
- La bandeja debe resistir al menos 1.5 veces su carga de trabajo antes de fallar
- La carga de destrucción equivale a 1.5× la carga de trabajo
Más allá de la designación de clase, exige al fabricante las tablas de capacidad de carga respaldadas por ensayos de flexión: son la evidencia de que cada tramo mantiene su rigidez ante las cargas reales del proyecto.
Criterios de diseño para la separación de soportes
Aunque la designación de clase fija la separación máxima permitida, hay criterios de instalación críticos para que el sistema mantenga su geometría bajo carga.
Distancia estándar
Típicamente se usan separaciones de 1.5 a 3 metros. En bandejas de aluminio de alta resistencia, los vanos pueden extenderse hasta los 6 metros.
- Acero: 1.5 – 3.0 m
- Aluminio alta resistencia: hasta 6 m
- El valor exacto lo fija la designación de clase
Ubicación de las uniones
Como buena práctica de ingeniería, los empalmes deben ubicarse cerca de los puntos de bajo momento (a ¼ del vano), no directamente sobre el soporte.
- Reduce el esfuerzo en las placas de unión
- Evita concentrar la tensión sobre el apoyo

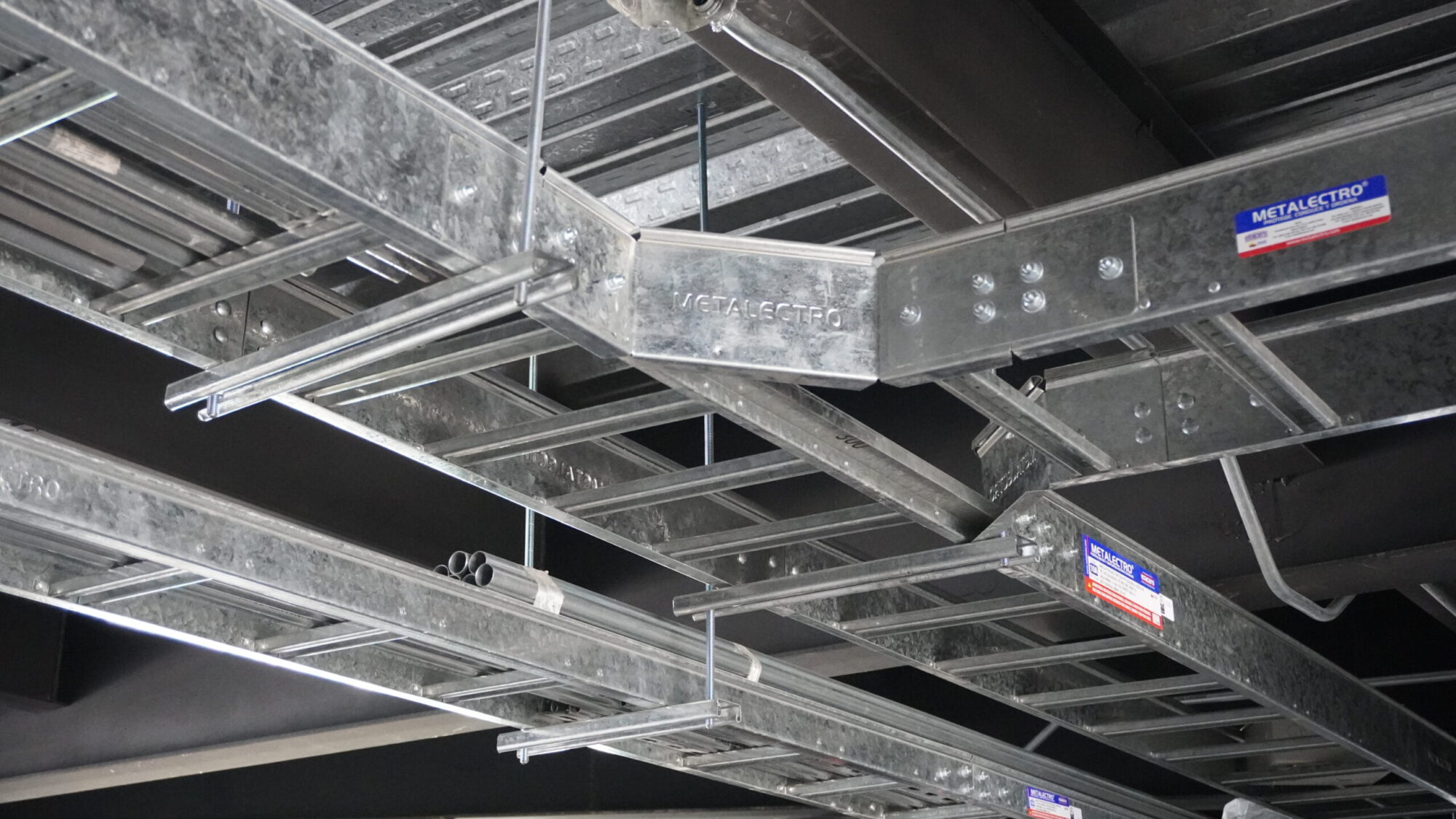

Soportes en curvas y accesorios
Las curvas, tes y cruces son puntos de alta tensión mecánica que requieren apoyos adicionales.
- Soportes independientes a ≤ 600 mm de cada entrada o salida del accesorio
- Evita deformaciones por el peso del cableado en el giro
Consulta las tablas de carga de las bandejas portacables Metalectro.
El peligro de exceder la distancia de soporte
Superar la separación recomendada por el fabricante y la norma provoca el efecto de pandeo. Esto no es solo un problema estético; genera consecuencias estructurales graves:
Tensión excesiva en las uniones
Las placas de unión pueden ceder y provocar la caída del sistema completo de canalización.
Riesgo de desprendimiento
Ante eventos sísmicos o vibraciones industriales, una bandeja mal soportada se convierte en un peligro para el personal y los equipos.
El pandeo es progresivo: una vez que la bandeja cede más allá de su deflexión admisible, la deformación se vuelve permanente y la garantía del fabricante queda invalidada.
Recomendaciones de instalación (NEMA VE-2)
Para una instalación que supere las fiscalizaciones más exigentes del mercado ecuatoriano, sigue estos lineamientos de la normativa:
Verifica la carga real
- Suma el peso de todos los conductores por metro lineal
- No asumas cargas promedio
- Basa el cálculo en el inventario real de cables del proyecto
Soportes para bajantes
- Las bandejas verticales soportan el peso del cable y la gravedad sobre su propia estructura
- Requieren soportes y abrazaderas que aseguren la estabilidad
- Evitan desplazamientos peligrosos
Protección contra corrosión
- Recubrimiento galvánico adecuado al entorno en soportes y pernería
- Materiales compatibles entre sí
- Evita el par galvánico que acelera la corrosión
Vanos de referencia por material
Rangos prácticos de separación entre soportes y factor de seguridad. Úsala como check rápido durante el diseño; el valor exacto siempre lo fija la designación de clase del producto.
| Parámetro | Acero estándar | Aluminio alta resistencia |
|---|---|---|
| Vano típico entre soportes | 1.5 – 3.0 m | hasta 6.0 m |
| Vanos de referencia (INEN 2486) | 1.5 / 2.4 / 3.0 m | 1.5 / 2.4 / 3.0 m |
| Factor de seguridad (NEMA VE-1) | 1.5× | 1.5× |
| Soporte en curvas y accesorios | ≤ 600 mm | ≤ 600 mm |
| Ubicación de empalmes | a ¼ del vano | a ¼ del vano |
¿Necesitas calcular la soportería ideal para tu proyecto?
Preguntas frecuentes
¿Cuál es la distancia máxima entre soportes de una bandeja portacable?
Depende de la clase de carga de la bandeja. Como referencia práctica, los vanos van de 1.5 a 3 m, y hasta 6 m en aluminio de alta resistencia; el valor exacto lo fija la designación de clase del producto.
¿Qué factor de seguridad exige la norma?
NEMA VE-1 establece un factor de seguridad de 1.5: la carga de destrucción de la bandeja debe ser al menos 1.5 veces su carga de trabajo declarada.
¿Dónde se colocan los soportes en curvas y accesorios?
Según la recomendación del fabricante, a no más de 600 mm de cada entrada o salida del accesorio, con apoyos independientes.
Un soporte adecuado es una inversión segura
Ahorrar en soportería es, en realidad, arriesgar la seguridad técnica del proyecto y la integridad del personal. Cumplir estrictamente la normativa es la única vía para que la infraestructura eléctrica soporte el paso del tiempo y las exigencias operativas más severas.
¿Necesitas calcular la soportería ideal para tu proyecto industrial? En bandejas portacables de Metalectro nuestros especialistas pueden ayudarte a interpretar las tablas de carga según la normativa vigente.
